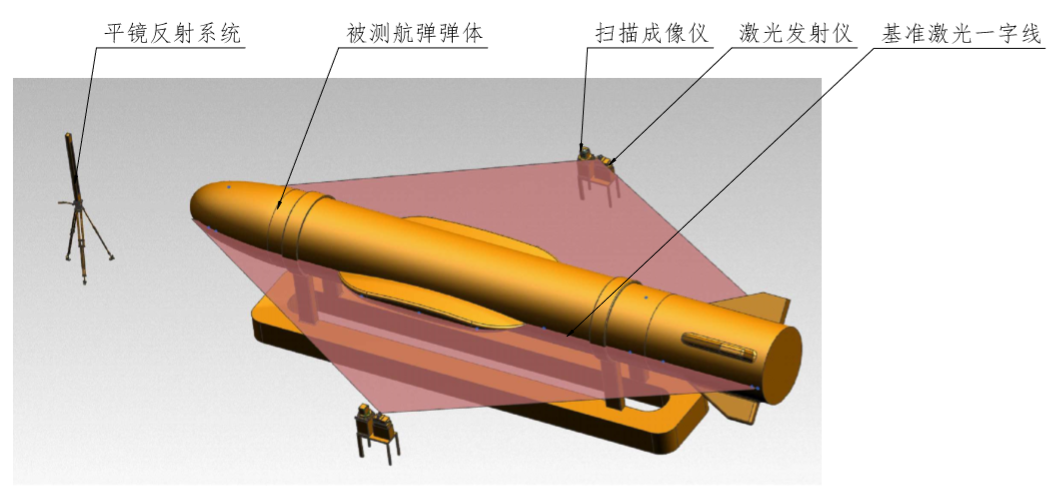

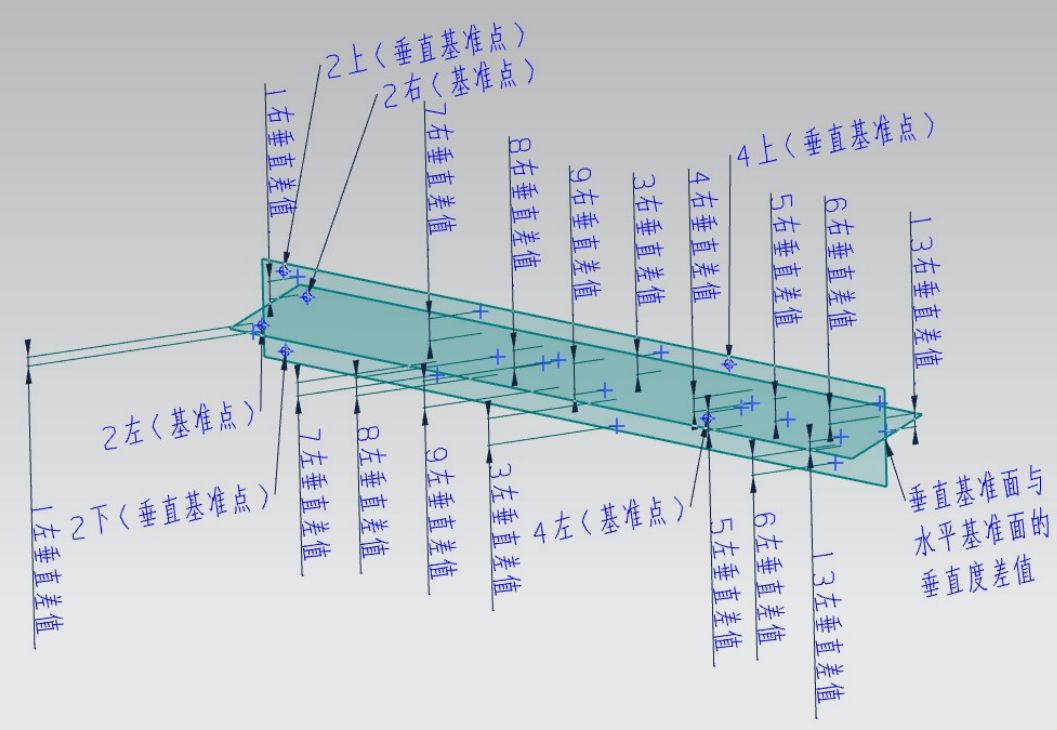

分別利用輕型測量筆定位各目標點，五棱鏡掃描成像測量彈兩側三個目標點建立水平基準面，亞像元圖像分析檢測彈側面其余各目標點相對基準面的垂直位置偏差，實現彈側面其余各目標點相對水平基準平面的位置測量。通過掃描成像及平鏡反射，測量彈垂直面上目標點并構建垂直平面，實現測量垂直平面與水平平面的垂直度。系統還可以通過加長測量筆測量彈體內部標記點以及各點縱深位置。激光發射儀發出一字線激光用于彈體裝配過程各目標點對正參考。

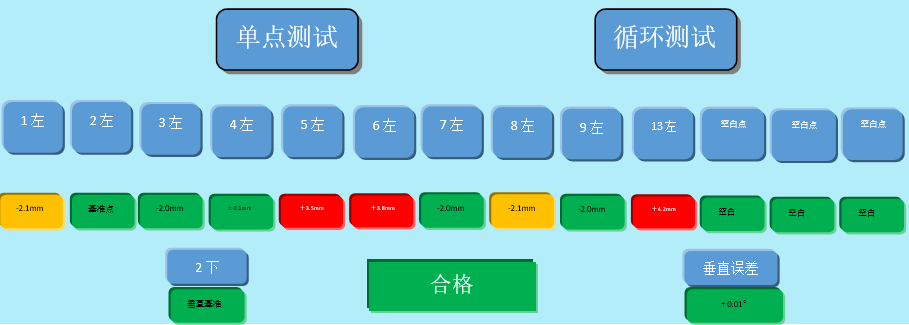

全自動檢測解算，簡化以往彈總裝檢測過程中復雜的調平及測量過程。應用于導彈的結構總裝檢測、返修裝配檢測及各類武器系統大尺寸檢測。
